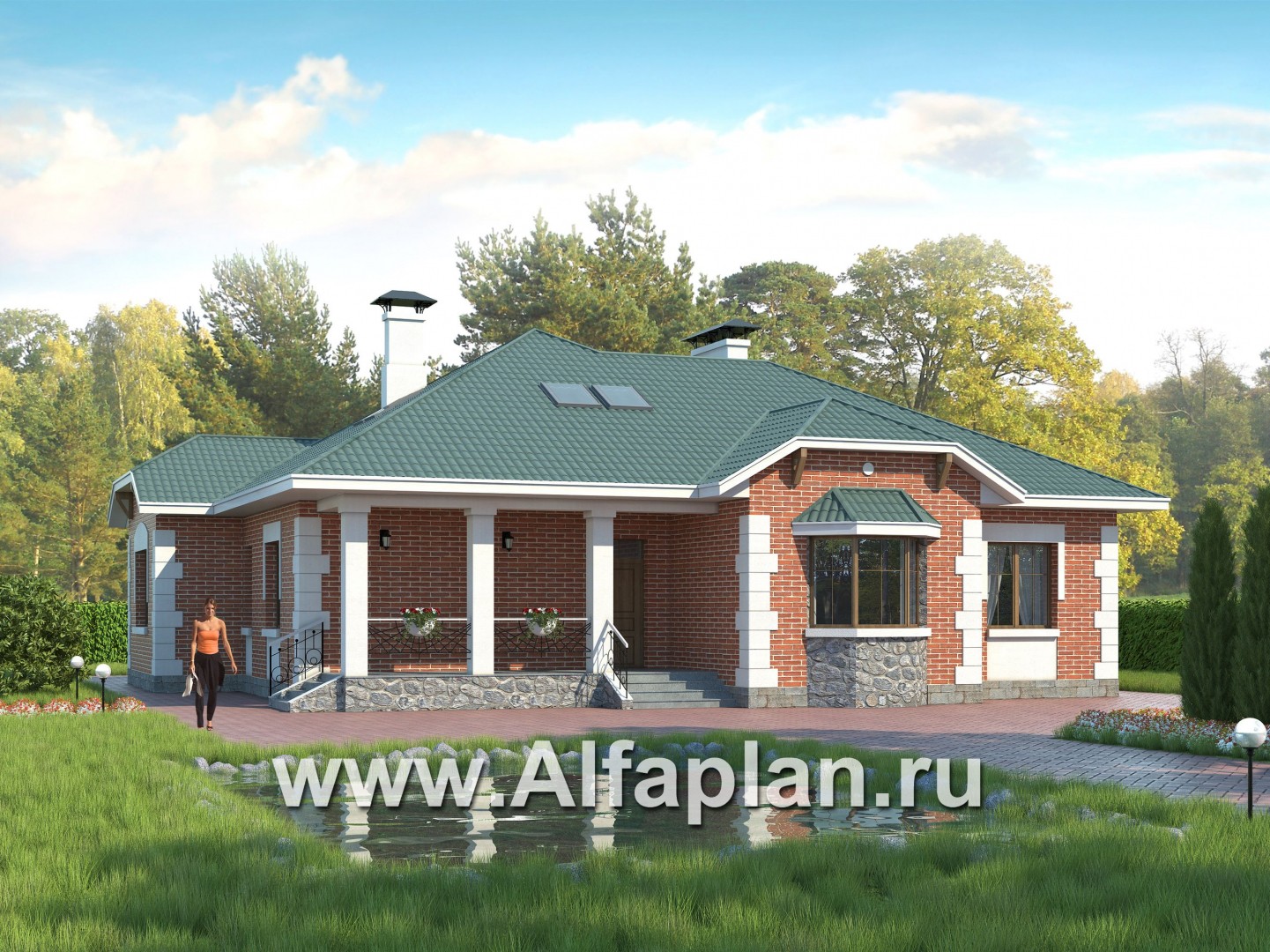

131A 3D"Линия судьбы" - одноэтажный дом с бильярдной в мансарде

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
261.60225.4181.52
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)44700
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.59200
56700
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:

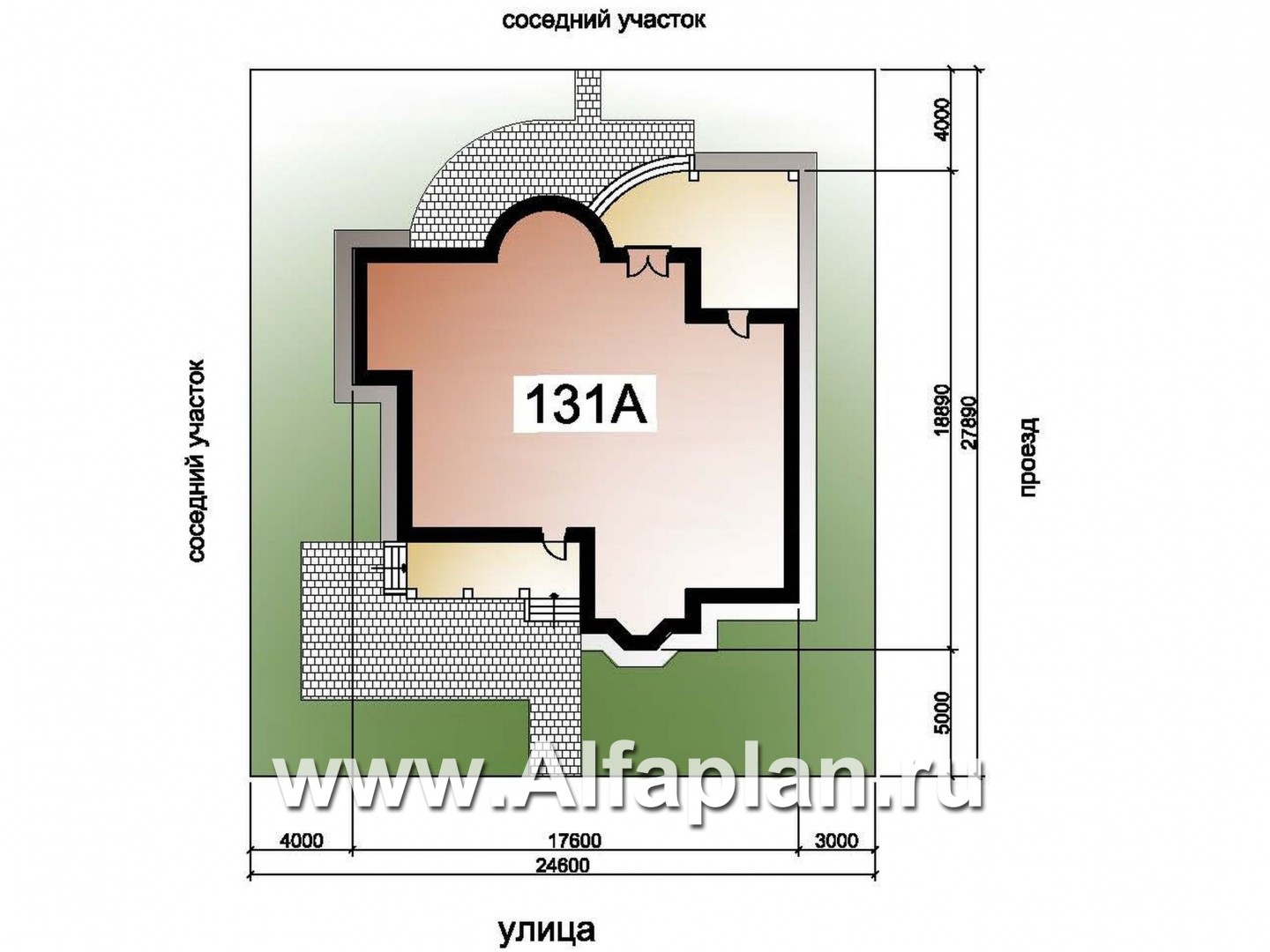

— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Вариант фундамента - ленточный из сборных Ж/Б блоков глубиной заложения 1,6м5000
Вариант фундамента - ленточный монолитный глубиной заложения 1,8м5000
Вариант перекрытий - из сборных Ж/б плит над 1-ым этажом5000

4.32974

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

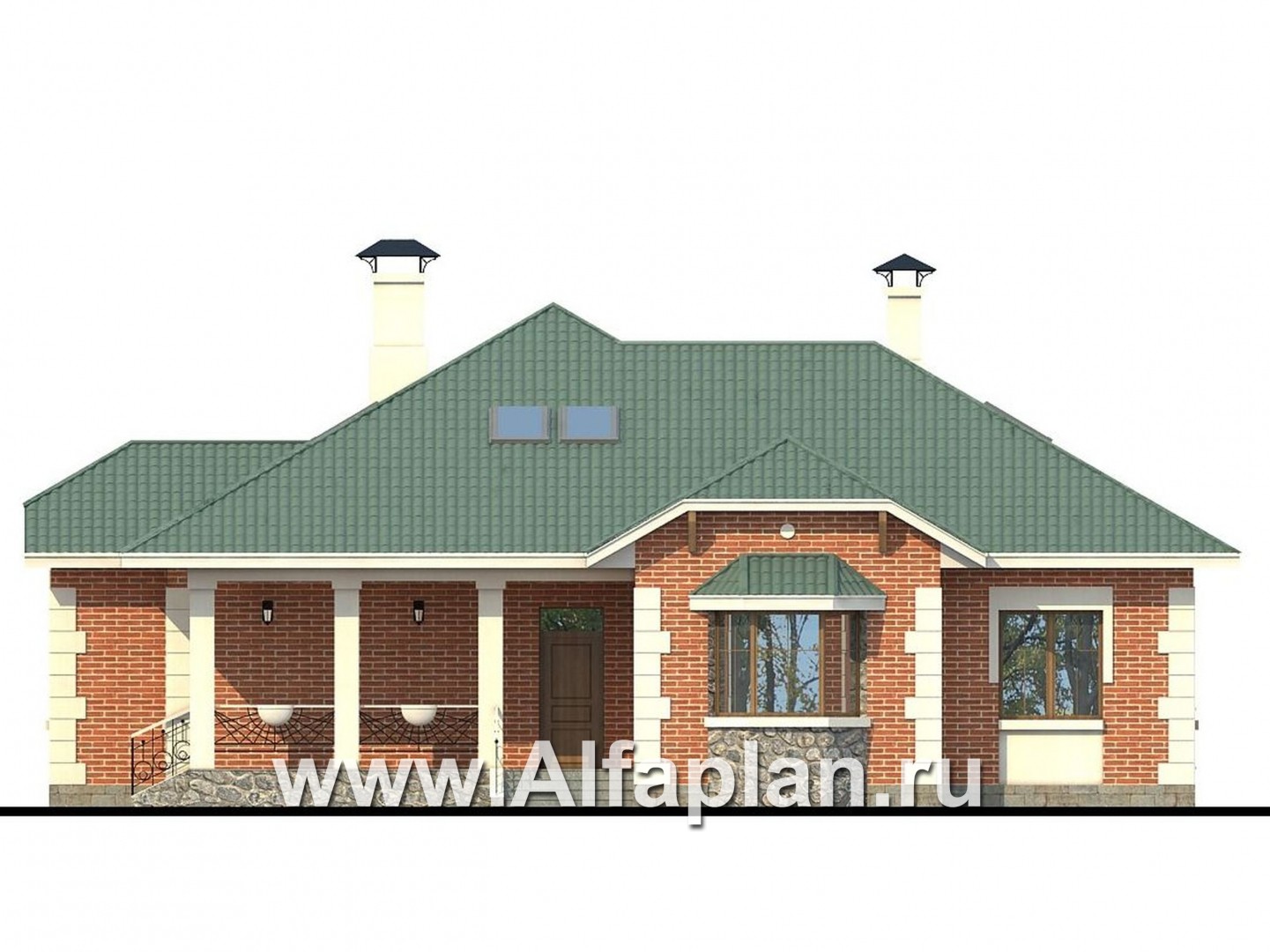

Вид спереди
Вид спереди

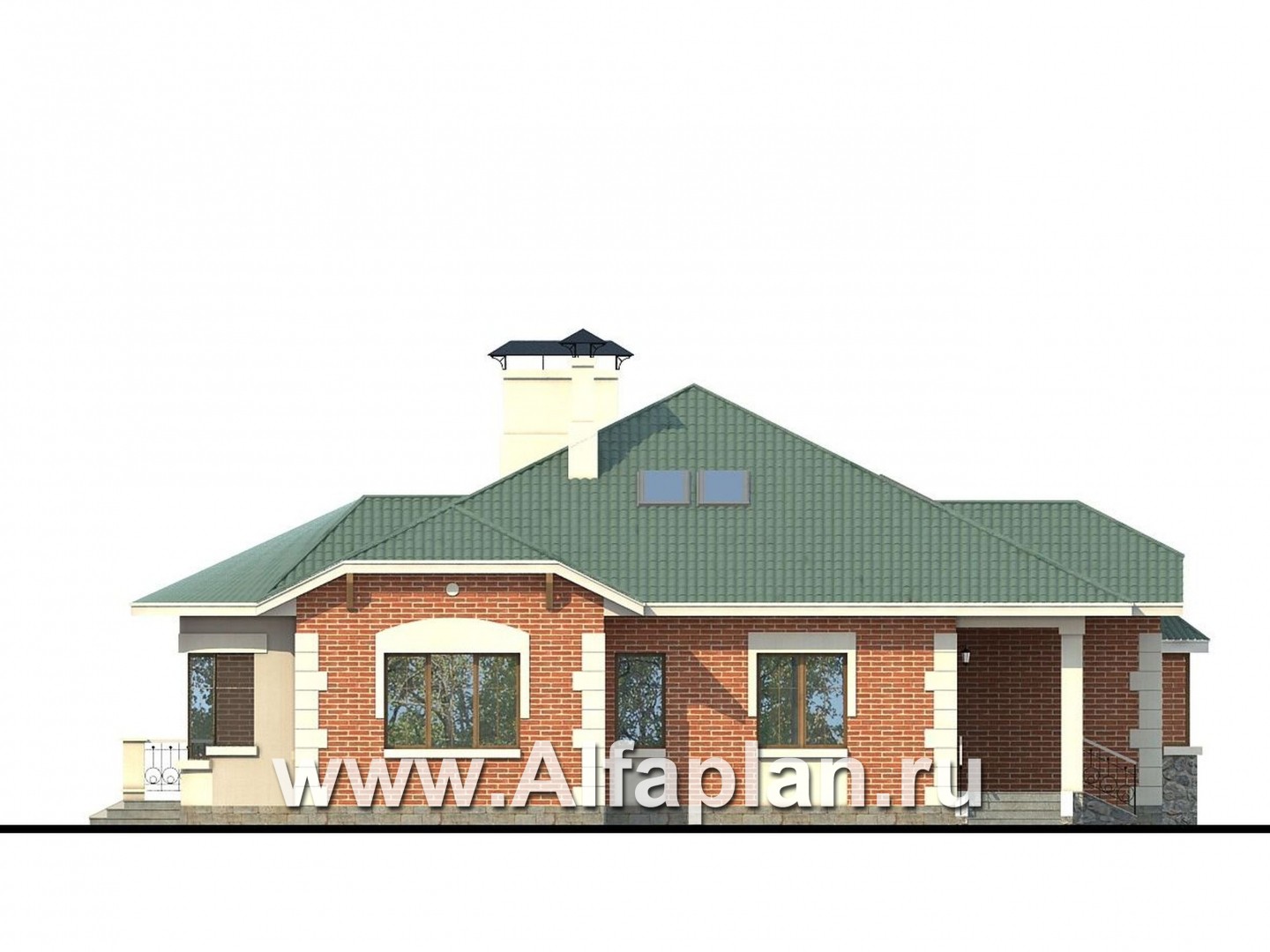

Вид справа
Вид справа

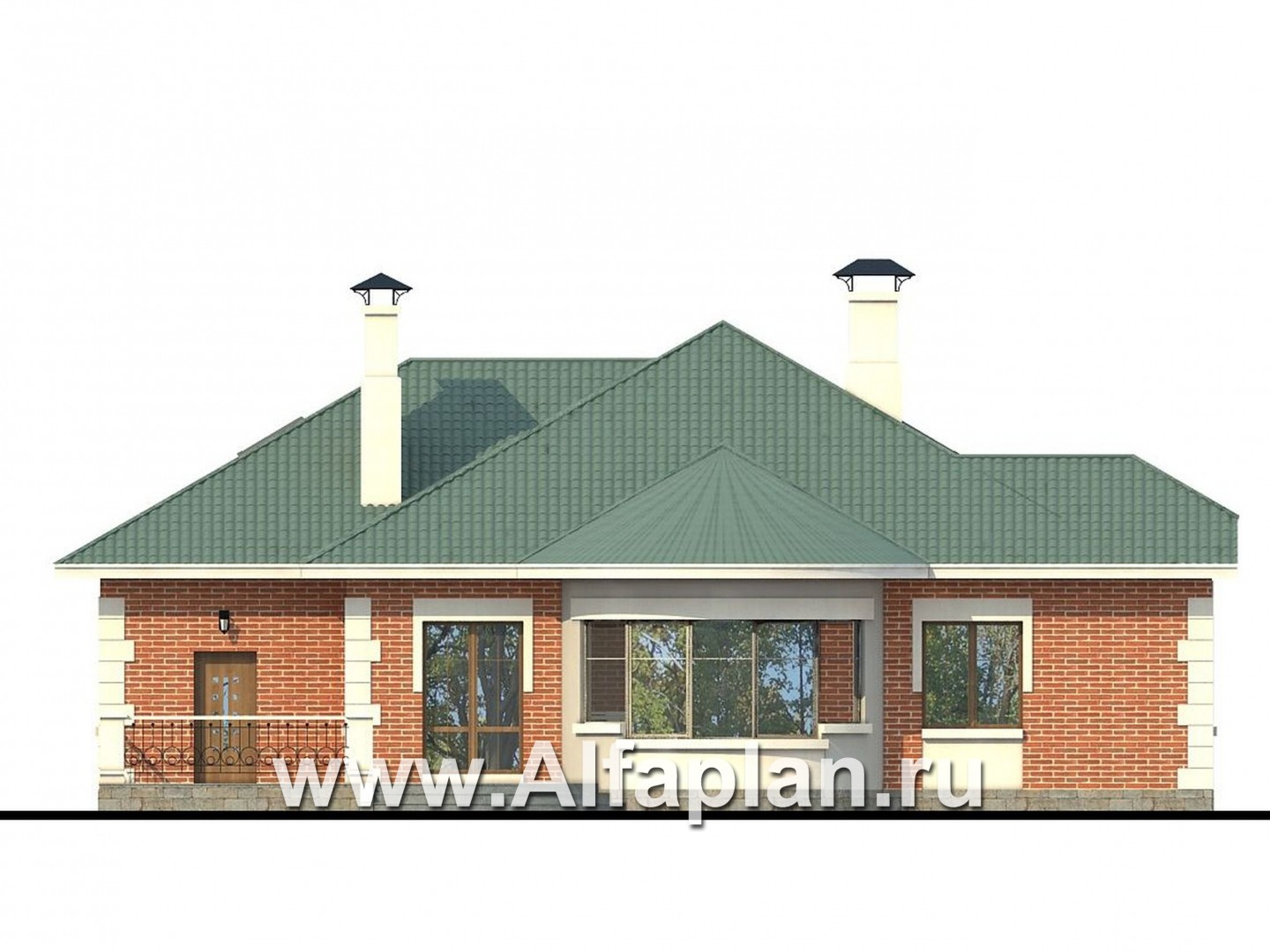

Вид сзади
Вид сзади

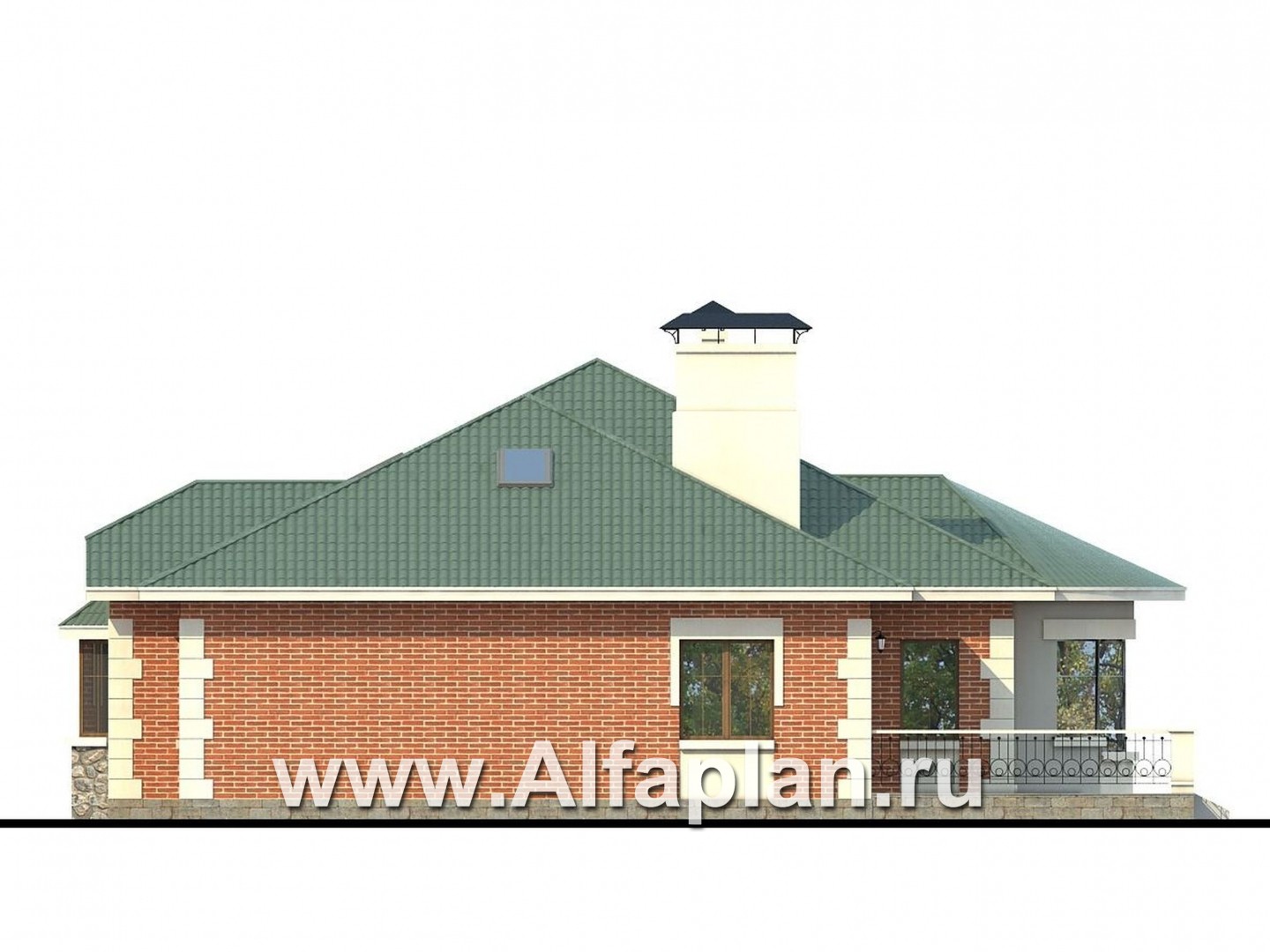

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита
56.9 ( толщина 200 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)
81.3/80.3  м3
Тип внутренних стенкирпич или газобетон (альтернативно)
29.8/29.4  м3
Тип перекрытиймонолитные ж/б над 1-ым эт., по деревянным балкам над 2-ым.
25.3  м3
Тип кровлинатуральная чепепица
343.2  м2
Наружная отделкалицевой кирпич, штукатурка
174.1/17.1  м2
Наружная отделка цоколяИскусственный камень - 15.0 м2
Высота домаот пола 1-го этажа
7.190  м
Высота 1-го этажаот пола до потолка
3.0  м
Высота 2-го этажаот пола до потолка
2.9  м
Мощность котлаквт
50
Расчетная электр. нагрузкакВА
20.7 ( с учетом эл. плиты 8.5 )
Утеплительминеральная вата
Окнаиз ПВХ профилей
ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Михаил написал(а) 14.09.2017:

Вопрос по проекту 131A Добрый день! Можно получить планировку дома с размерами помещений, или просто размеры помещений? Спасибо

Михаил, добрый день,

благодарим за интерес к нашим проектам. Планировки с более точные размеры мы отправили Вам по электронной почте.

Юрий из города Спб написал(а) 21.07.2017:

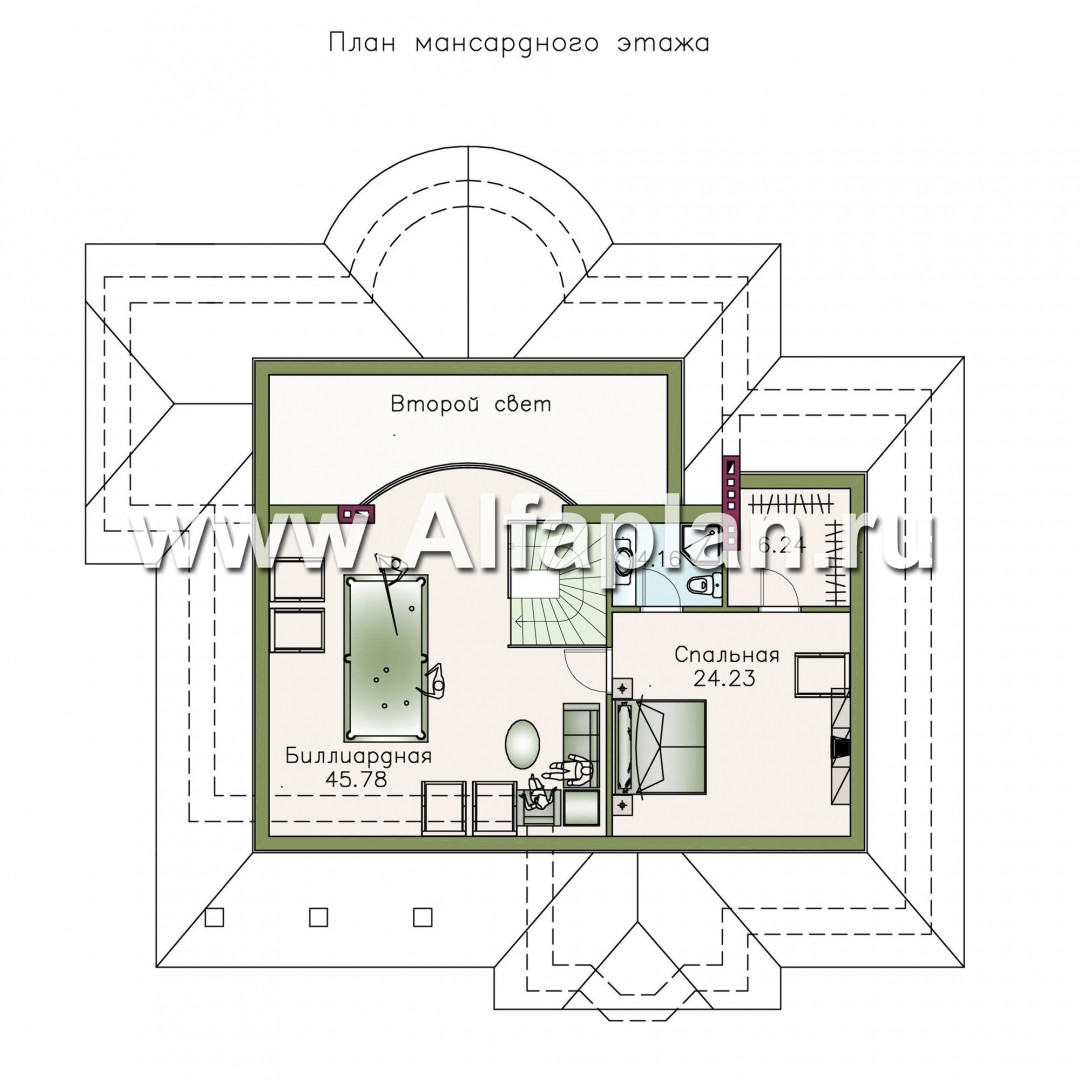

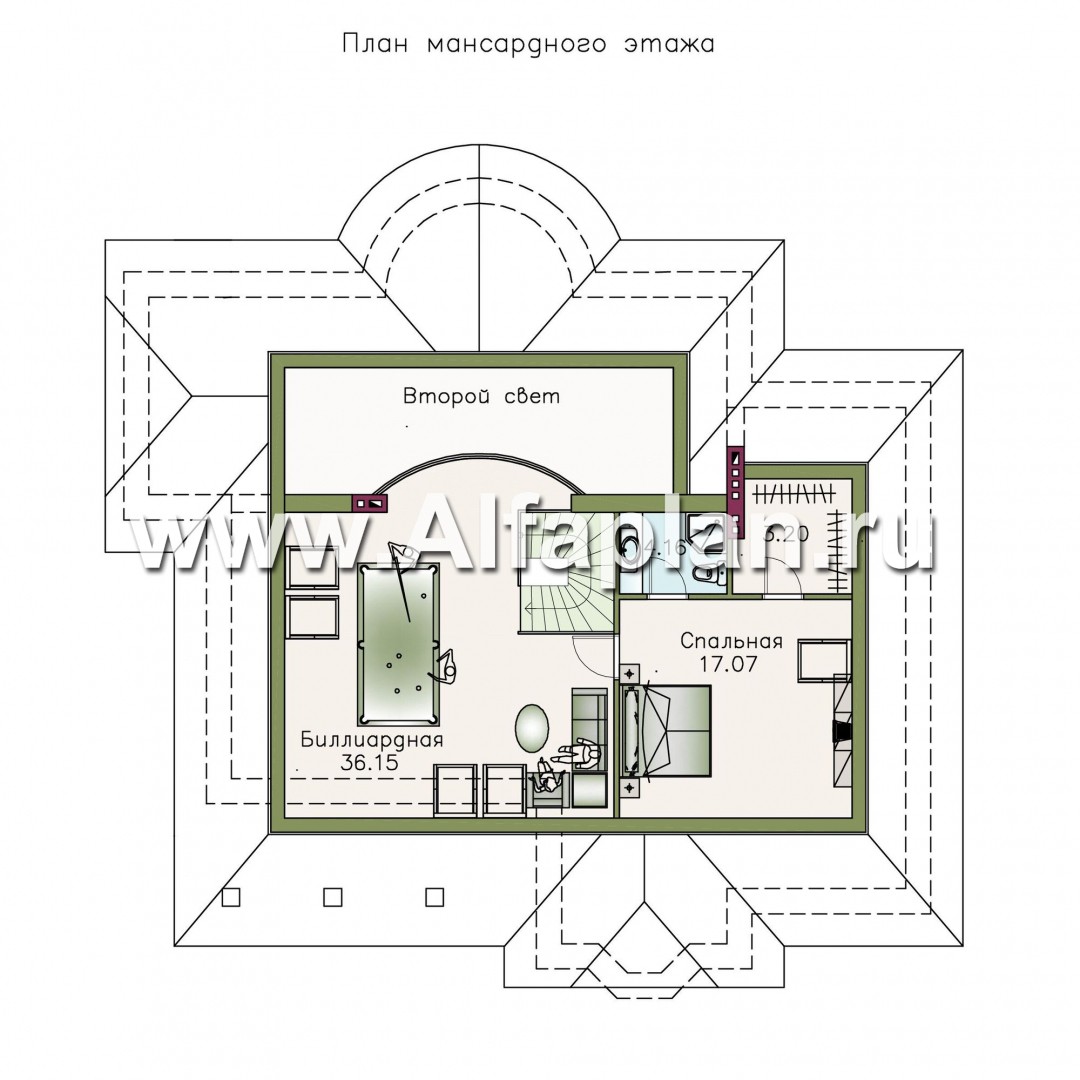

Здравствуйте. Уточните, пожалуйста, размер бильярдный. Длинна х ширина. Спасибо.

Добрый день, Юрий,

бильярдная имеет размер: 5800*6500. Лестница занимает 2600*2040.

Галина из города тверь написал(а) 31.03.2016:

Вопрос по проекту 131A, ответьте пожалуйста, какая минимальная и максимальная высота от пола до потолка на мансарда, если можете вышлите чертеж в разрезе

Здравствуйте, Галина!

Уклон кровли начинается от пола. Зашивка выполнена на высоте 1,5 метров, максимальная высота - 2.90 м.
